探索你所不知道的磁力泵传动特性、方式

作者:admin    来源:本站    发布时间:2021-02-01 02:37:45    浏览量:187

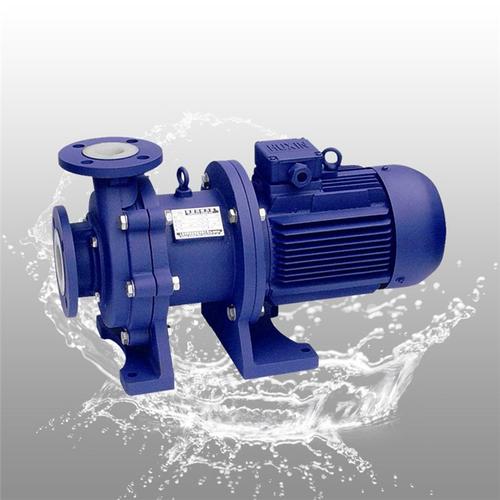

  磁力泵是利用永久磁铁的磁传递实现扭矩无接触传递的新型泵。电动机使外磁转子(即外磁钢)组件旋转时,由于磁场的作用,磁力线通过间隔件使内磁转子(即内磁钢)组件与叶轮同步旋转,介质被困在静止的间隔件内,因此通过设计保证全密封、无泄漏、无污染,可以彻底解决机械驱动泵的轴封泄漏问题。



磁力泵的传动特性、方式
  1.传递特性
  磁力泵的磁传递采用拉伸密集型圆筒形结构,能够以相同的磁体积传递分散型磁结构的1.5倍左右的转矩,使磁能的利用率最大,同时内外转子的重量也大幅减轻,与转子系统的重量保持平衡。
  2.传动方式
  磁传递有两种结构形式。

  1)圆盘状磁力联轴器
  圆盘状磁耦合器由相对两个环形磁铁及其中间的间隔件构成。两磁铁之间会产生很大的轴力,因此必须采取平衡轴力的对策和加厚垫片。否则垫片可能会变形而破损。
  2)圆筒状磁力联轴器
  圆筒形磁耦合器没有轴向力。圆筒形磁耦合器由内外转子组成。内外转子的基体是由可磁化的一般钢材制成的。在内转子外周面和外转子的内周面的平行轴方向紧密排列多个永久磁铁形成“组合引磁路”。
  理论和实践证明,该圆筒形“组合拉伸磁路”具有相同的磁路参数,每单位磁体积可以得到较大的传递转矩,约是传统分布式磁路的4倍。
